(その5からの続き)

次はACEWELLメーターにある各インジケーターを機能させるべく、純正インジケーターランプとメーターへと接続されていた電球ソケットから配線を流用活用していきます。

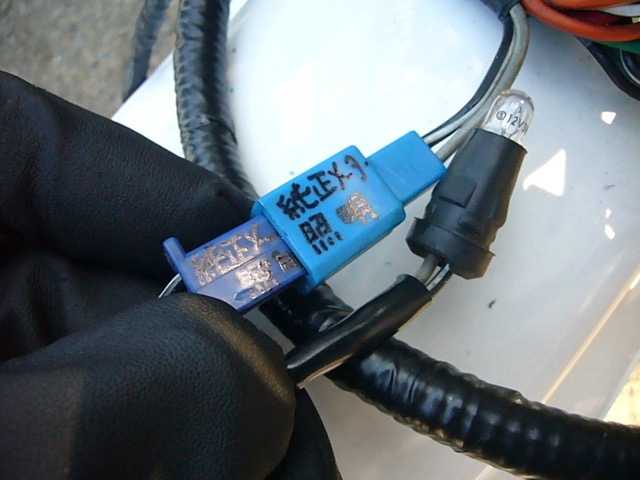

まず、純正メーター裏にスピードメーターケーブルと一緒に接続されていた照明用の2極コネクターを分解し、+側を「キーON」に、-側を「アース」としてACEWELLメーターへと流用します。

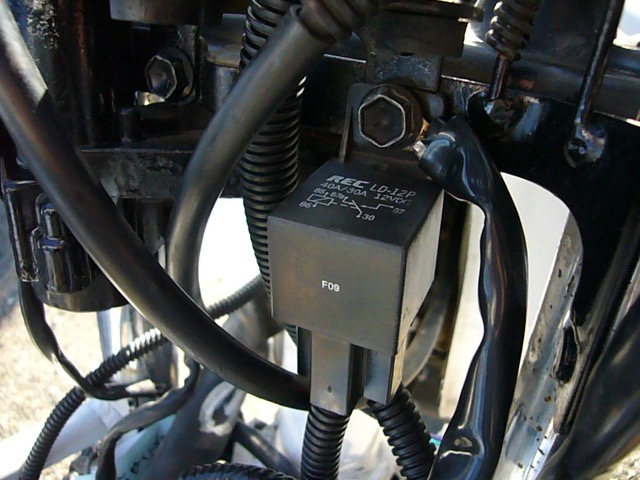

自分のジェベル125には事前にニュートラルにするとヘッドライトが消灯するリレーが装着されているため、純正インジケーターランプに繋がるニュートラル用信号線は一旦消灯リレーへとつながっていました。

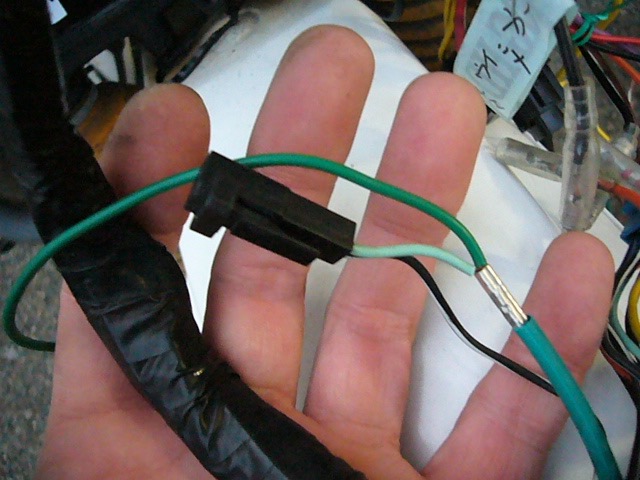

これも同様にACEWELLメーター用のニュートラルランプ用に流用するため、配線を分解します。

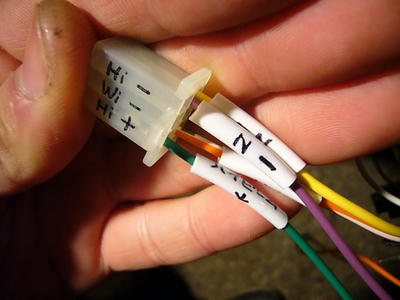

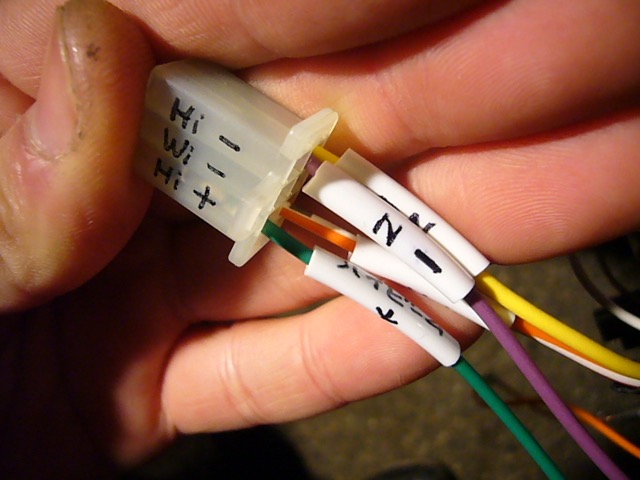

そしてデイトナなどから発売されている9極コネクターという電装パーツを使い、ジェベル125の純正線とACEWELLメーターに繋がる各配線とを接続しました。

DAYTONA デイトナ　33533　コネクターセット 110型 9極　 【バイク用品】【バイクパーツ】 価格：540円（税込、送料別）

(その7へ続く)
